Зачистка проводов от изоляции

Съемник изоляции кабеляСъемник изоляции кабеля

Электромонтаж любой сложности, почти всегда сопровождается зачисткой концов провода. Для этих целей используются самые разные приспособления. Какой выбрать инструмент для зачистки изоляции проводов, и как им работать, подскажет статья.

Толщина провода и величина тока

При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.

Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.

Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.

Схема влияния поперечного сечения провода на величину токаСхема влияния поперечного сечения провода на величину тока

Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.

Уменьшение сечения проводаУменьшение сечения провода

Совет: При снятии слоя изоляции с провода, необходимо следить за состоянием металлической жилы, не допускать на ней царапин и надрезов. Даже при незначительной их глубине, со временем может произойти значительное уменьшение площади сечения, что станет причиной отказов и сбоев в работе оборудования.

Принцип зачистки проводов от изоляции

Зачистка проводаЗачистка провода

В профессиональных инструментах используются два принципа удаления с кабеля защитного покрытия:

  • Разрыв. Такой способ можно сравнить с зачисткой проводов зубами, когда кусок изоляции, зажатой между зубами, отрывается от остального слоя покрытия с усилием, направленным вдоль проводника.
  • Разрезание. В этом случае, режущая кромка прорезает защитный слой по кругу, без повреждения токонесущей жилы. Затем, часть отрезанной трубки снимается с проводника с небольшим усилием.

Профессиональные инструменты для снятия изоляции с проводов, бывают:

  • Ручными.
  • Полуавтоматическими.
  • Автоматическими.

Для работы с небольшим количеством проводов в домашних условиях, можно использовать простые способы зачистки их концов.

Простые способы зачистки проводов

Снятие изоляции с кабельных концов можно выполнять двумя способами:

  • Тепловым воздействием. При этом используется разогрев жилы до температуры плавления изоляции. Это осуществляется:
  1. Проплавкой изоляционного слоя ПХВ паяльником, а затем снятие покрытия плоскогубцами. Большой недостаток — наличие ядовитого испарения и коррозия на жале паяльника.
  2. Зажигалкой.
  3. Разогретой нитью нихрома.
Снятие изоляции термическим способомСнятие изоляции термическим способом

Такие приемы лучше использовать для тонких, небольшой мощности проводников, которые используются в электронике, устройствах связи, аудиоаппаратуре с многожильными мягкими проводниками, работающими в цепях, где напряжение примерно 5 вольт.

Совет: Такие способы стоит использовать лишь при одноразовой зачистке небольшого количества проводов.

  • Механическим срезанием. Метод основан на удалении защитного слоя режущими кромками инструмента. В домашних условиях, для этих целей лучше всего использовать нож зачистка проводов от изоляции для снятия изоляции с проводов.
Нож электрикаНож электрика

Электрики часто изготавливают нож своими руками. Для этого:

  1. Берут обломок от пилы ножовочного полотна по металлу с небольшим лезвием.
  2. Затачивают его на наждачном станке, чтобы придать инструменту форму острого, тонкого клина.
  3. Рукоятку выполняют плотным наматыванием проволоки, на которую наносят несколько слоев изоленты.

Таким полотном отлично срезается слой поливинилхлорида, но неправильная работа с ножом легко повреждает металл меди или алюминия, близко расположенный к изоляции.

  Совет: При использовании такой самоделки, плоскость заточки клинка следует очень аккуратно направлять под острым углом к срезаемому слою изоляции, что позволит при касании инструмента к металлической жиле скользить по ней, а не врезаться.

Как быстро снять изоляцию с медного провода в домашних условиях, подскажет видео.

Инструменты для профессионалов

Профессиональные инструментыПрофессиональные инструменты

Профессиональный инструмент для снятия изоляции с проводов — это:

  • Щипцы.
  • Пассатижи.
  • Клещи.
  • Ножи.

С некоторыми из них знакомит таблица:

Название инструмента Особенности

ПассатижиПассатижи

Конструкция не позволяет выполнять большой объем работ, но они незаменимы при срочном ремонте.

Инструмент, с помощью винта, можно настроить на толщину провода, диаметр которого до 5 мм.

Пассатижи подойдут для зачистки большого количества проводов одинакового диаметра в одном месте.

КлещиКлещи

Такое многофункциональное приспособление для снятия изоляции с проводов позволяет резать кабель, точно удалять изоляцию фасонным ножом.

ЩипцыЩипцы

Таким многофункциональным инструментом можно снимать изоляцию с круглых и коаксиальных кабелей, особенно больших диаметров. Снятие своими руками изоляции на кабеле выполняется в такой последовательности:
  • В раскрывающуюся ручку укладывается провод, слегка зажимается и поворачивается, чтобы получился кольцевой надрез.
  • Этими же кромками перехватывается надрезанная часть.
  • Изоляция на конце кабеля стягивается.

НожНож

Существуют ножи самой различной формы, которыми можно выполнять продольный и поперечный рез изоляции.

Наиболее популярными являются инструменты с крючкообразным загибом лезвия, как на фото.

Механические клещиМеханические клещи

Наличие винта позволяет подстраивать клещи для снятия изоляции с проводов под разные диаметры.

Для этого провод слегка прикусывается и прокручивается, а затем стягивается надрезанная оболочка. Ими удобнее работать в труднодоступных местах.

Съемник прецизионныйСъемник прецизионный

Для профессионала это самый быстрый инструмент, не допускающий повреждения жилы, где нужна высокая точность зачистки и большая скорость выполнения операций.

Стриппер самонастраивающийсяСтриппер самонастраивающийся

Механический стриппер, настраивается самостоятельно под любой диаметр кабеля, а затем снимает изоляцию с него, без повреждения жилы.

Цена изделия достаточно высокая, но и пользоваться инструментом может и профессионал, и новичок.

В этом случае не требуется выполнять настройку под необходимый диаметр провода, стриппер аккуратно удаляет изоляцию с любого провода с диаметров до 6 мм.

Как пользоваться стриппером

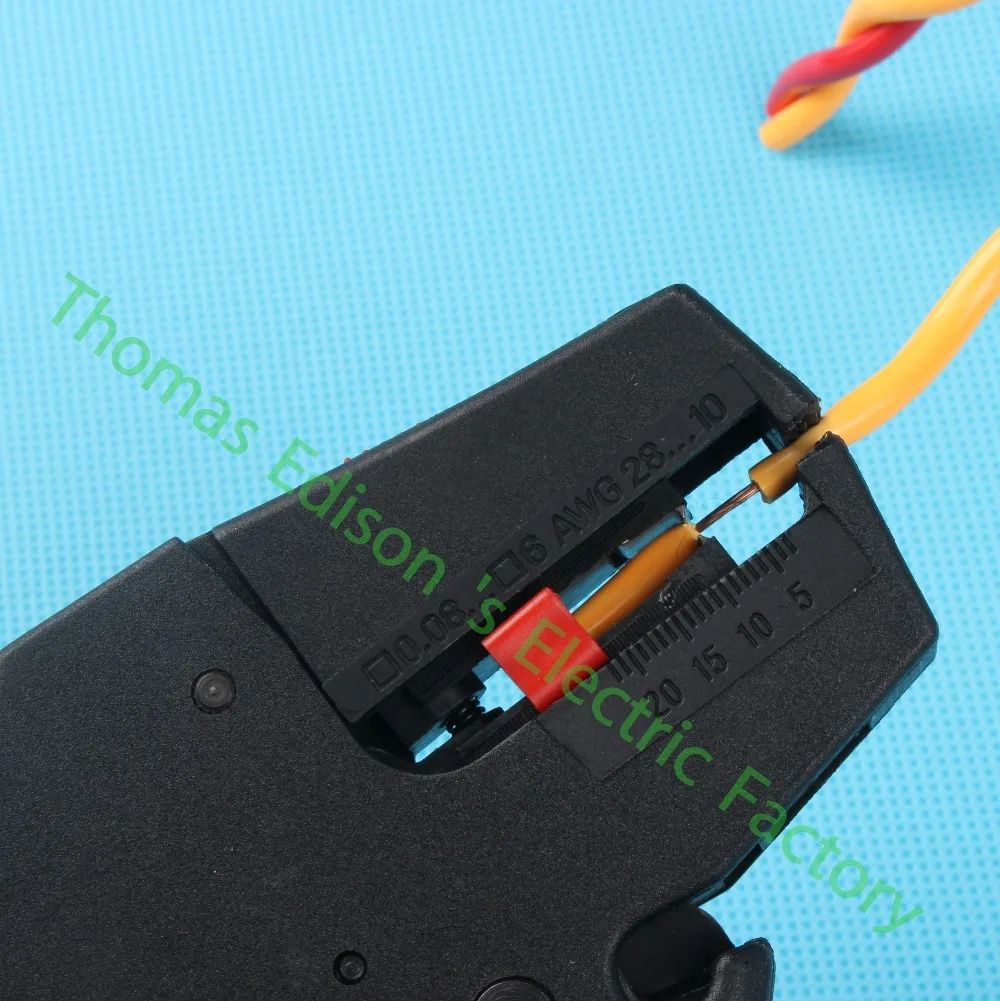

Стриппер для снятия изоляции с проводовСтриппер для снятия изоляции с проводов

Принцип работы приспособления заключается в следующем:

  • Губки первоначально врезаются в изоляцию.
  • Захватывают провода с двух сторон. На губках имеются специальные глубокие насечки, расположенные под некоторым углом.
  • После обжима изоляции, губки работают как плуг, совершают поступательное движение, что приводит к углублению вреза и удержанию насечек в изоляции.
  • Резким рывком губки расходятся по сторонам. В результате этого разрывается изоляция, которую легко можно снять.

Совет: Для разрыва изоляции необходимо сделать именно рывок, а не равномерное раздвигание губок стриппера.

Снятие изоляции стрипперомСнятие изоляции стриппером
  • За такой резкий рывок отвечает задняя металлическая пластина на инструменте, прикрытая пластиковыми крышечками. На ней расположено отверстие, куда входит конический металлический штифт небольшого размера.
  • При надавливании на рукоятки инструмента с некоторой силой, происходит небольшой изгиб в основании металлической пластины. В результате этого она теряет зацепление со штифтом, что приводит к резкому расхождению губок.
  • Регулировка силы рывка выполняется винтом микронастройки, изменением длины штифта.

Такой прибор для снятия изоляции с проводов оснащен двумя парами губок. При работе концы зачищаемого кабеля помещаются в рабочую зону инструмента, смыканием ручек лезвия надрезается изоляция, а губками снимается с жилы.

Для примера приведена инструкция по снятию изоляции автоматическим стриппером с провода сечением 2.5 мм²:

  • Провод укладывается до упора между губками.
  • Рукоятки слегка сжимаются, что приводит к зажиму провода губками.
  • При нажатии на рукоятки до конца, изоляция снимается.
Стриппер для снятия изоляции с проводов разного диаметраСтриппер для снятия изоляции с проводов разного диаметра

Такое устройство для снятия изоляции с проводов оснащается дополнительно кусачками и выступами для обжима наконечников. Это очень удобно, когда необходимо срочно обжать наконечник, а нормального кримпера поблизости нет.

Однако пользоваться им не очень удобно. Имеется еще и ограничитель длины изоляции, которую нужно зачистить.

Несколько полезных советов

Чтобы не возникало проблем при зачистке проводов, следует соблюдать несколько правил:

  • Для снятия оболочки коаксиального кабеля, процесс необходимо разбить на два этапа:
  1. Удалить паяльником наружную оболочку, при этом жалом нужно пройти в продольном направлении.
Удаление наружной оболочки проводаУдаление наружной оболочки провода
  1. Убрать верхнюю оплетку, чтобы добраться к полиэтиленовой изоляции, расположенной на центральной жиле. Эта изоляция легко удаляется ножом или другим инструментом.
Убирается верхняя оплеткаУбирается верхняя оплетка
  • Зачищать изоляционный слой эмалированного провода лучше ножом, при сечении жилы более 0,2 мм², или паяльником, для меньшего сечения. Эмаль можно аккуратно удалить наждачной бумагой, выполняя поступательные движения.
  • Покрытие из резины лучше убирать специальным инструментом для удаления изоляции с провода.
  • Для очищения оболочки посередине длинного кабеля, лучше применять нож электрика.
  • Бумажная изоляция с кабеля, легче счищается ножом.

Снятие изоляции с проводов – ответственный момент. От качества используемого инструмента и квалификации его владельца зависит надежная система электрической цепи.
